WJGGD大電流發生器

一、 概述

      WJDDG大電流發生器是為電力部門和工礦企業進行電氣設備試驗而設計制造的設備，適用于各種開關、電流互感器、母線排和其它電氣設備的電流負載試驗及溫升試驗。

      本產品采用控制與升流一體式結構。具有輸出電流無極調整，電流上升平穩，負載范圍大，工作可靠，操作簡便、安全等特點?？勺鳛楣さV企業進行升流和溫升試驗的電流源設備。

 二、主要技術參數

       額定容量：10kVA

       額定輸入：電壓?jiǎn)蜗郃C220±10%V，電流50A

       額定頻率：50±10% Hz

       空載電流：IO≤4%

       額定輸出：5V/2000A

       額定工作時間：5分鐘

WJGGD大電流發生器

三、工作原理

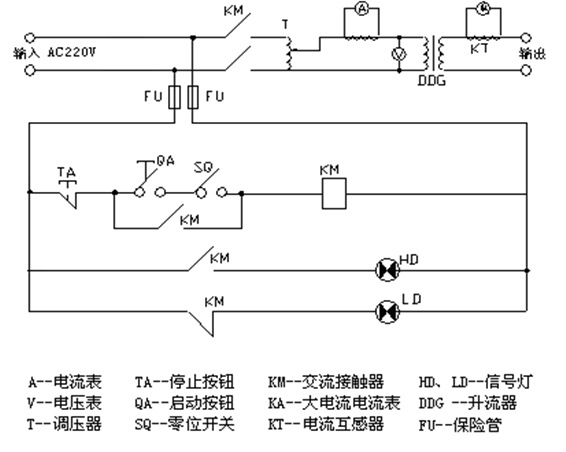

       本產品輸入工作電源后，可以通過調節移圈調壓器輸出電壓而獲得試驗所需的大電流。其工作原理及控制圖如下：

四、 使用方法

     1.工作原理圖接好線路，“輸入”接220V交流電，“輸出”用大電流線接至被試品，升流器外殼必須良好接地。

     2.大電流輸出線應盡可能的并攏，以降低輸出回路中電感對裝置輸出電流的影響。

     3.接通電源，面板上的紅色指示燈亮，再按啟動按鈕，綠色指示燈亮，指示升流器等待升流。注意:本設備具有非零位啟動裝置,只有調壓器在零位時才能啟動。

     4.順時針均勻旋轉調壓器手柄，直至輸出電流表指示所需的大電流值。本設備zui大電流可升到2000A，試驗中，一旦出現異常情況，如被試品燒焦、冒煙應立即降壓回零,切斷電源，查明原因后再進行試驗。

     5.在試驗中若發現電流升不到2000A，說明負載太大，所選升流器容量太小，應更換大容量的大電流發生器。

     6.試驗完畢，必須將調壓器調回零位，按停止按鈕切斷電源，拆除試驗接線。

五、注意事項

     1. 本產品是為短時間工作而設計的，不允許長時間在額定容量下工作，特別不允許超過額定電流運行，以免過熱損壞，其使用時間范圍如下：

     2. 新安裝和長時間不使用時，設備運行前應用1000V兆歐表分別測量線圈之間及線圈對地的絕緣電阻，在電阻值不低于0.5兆歐時，方可使用。

     3. 使用中，控制臺和升流器必須可靠接地，以保證安全。

     4. 升流速度應緩慢均勻，搬運時應避免劇烈震動。

     5. 調壓器與電刷接觸表面保持清潔，必要時可用棉紗蘸90%酒精擦拭干凈。

     6. 本設備應存放于室內清潔、通風、干燥之處。
